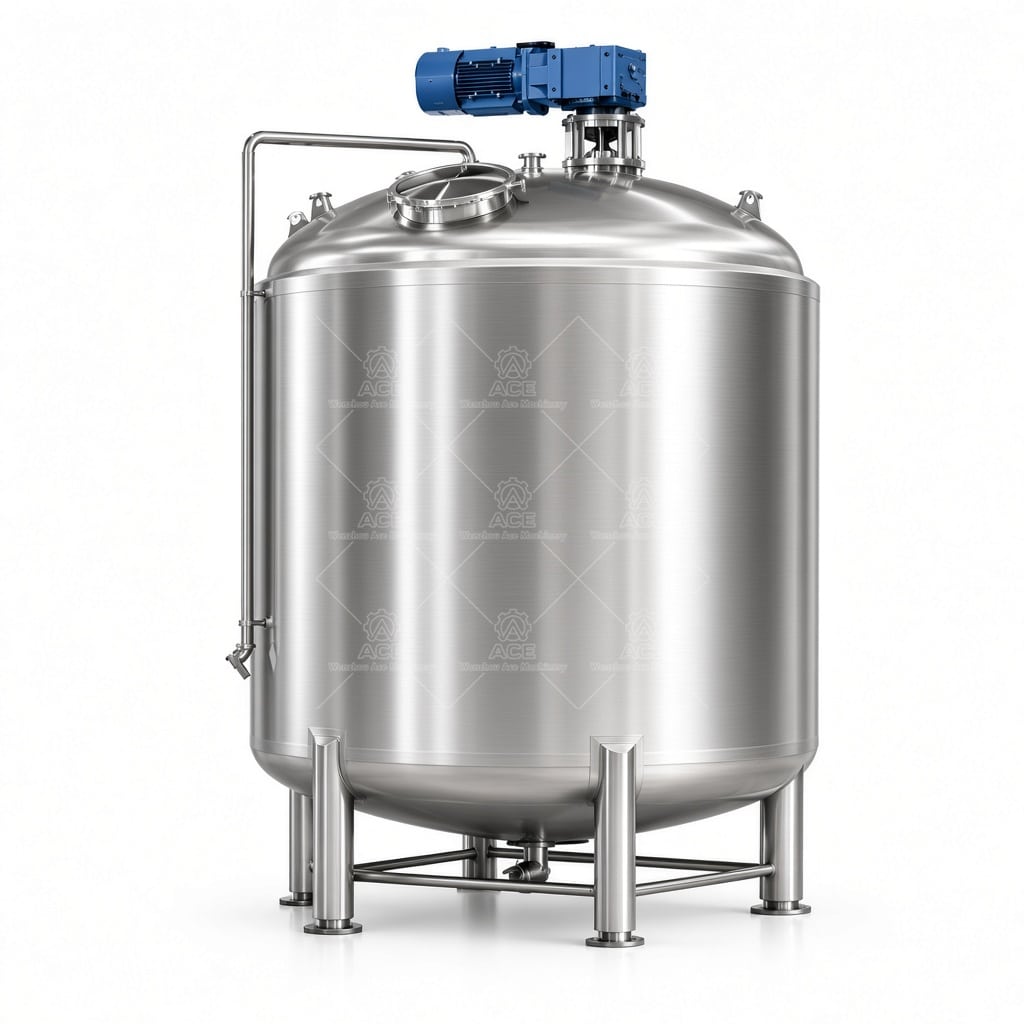

5000L Stainless Steel Bioreactor Fermentation Reactor for Cell Culture

Construimos biorreactores de acero inoxidable de 5000L para instalaciones que necesitan un rendimiento de fermentación y cultivo celular confiable a escala de producción. Este recipiente está diseñado para procesos que requieren un control estricto de la temperatura, superficies internas limpias y agitación confiable durante ciclos prolongados.

El cuerpo del reactor está construido de acero inoxidable 304 o 316L, dependiendo de la química de su proceso y los requisitos de limpieza. 316L es la opción estándar para trabajo de cultivo celular y farmacéutico debido a su menor contenido de carbono y mejor resistencia a la corrosión inducida por cloruros. Las soldaduras internas están completamente penetradas y pulidas para eliminar los huecos donde podría acumularse material biológico. La superficie de contacto está mecanicamente pulida a un Ra de 0.4 µm o mejor, con electropulido disponible para requisitos de control de biocarga más estrictos.

La chaqueta está dividida en múltiples zonas para mejorar la eficiencia de transferencia de calor durante los ciclos de calentamiento y enfriamiento. Puede combinar esto con un circuito de calefacción por vapor y un circuito de enfriamiento con agua helada o glicol, dependiendo de lo que su instalación ya tenga en su lugar. El recipiente está clasificado para vacío completo hasta 3 bar de presión interna, por lo que puede manejar ciclos SIP (vapor en el lugar) y operaciones de presión positiva leve sin problemas.

La agitación es manejada por un accionamiento mecánico montado en la parte superior con un doble sello mecánico. Normalmente instalamos una combinación de turbina de palas inclinadas o Rushton, pero la configuración final del impulsor debe coincidir con su línea celular específica y las necesidades de transferencia de oxígeno. La velocidad del accionamiento es ajustable a través de VFD, dándole control sobre la tasa de cizallamiento y la intensidad de mezcla durante las diferentes fases de crecimiento.

Los puertos estándar incluyen una entrada de hombre, válvula de muestreo, válvula de cosecha, anillo de sparger y múltiples conexiones de instrumentos para sondas de pH, DO y temperatura. Todas las válvulas son de tipo diafragma o bola con conexiones de tri-clamp para un fácil desmontaje y limpieza. Las bolas de pulverización CIP están instaladas como estándar, y la unidad está diseñada para ser completamente drenable sin puntos bajos que atrapen líquido.

Especificaciones técnicas

• Capacidad total: 5000L (volumen de trabajo típicamente 3500-4000L)
• Material: acero inoxidable 316L (o 304 a pedido)
• Acabado de superficie interna: Ra ≤ 0.4 µm, electropulido opcional
• Chaqueta: Zonas divididas para calefacción y refrigeración
• Presión de diseño: Vacío completo a 3 bar
• Temperatura de diseño: 150°C (compatible con SIP)
• Agitación: Montaje superior, doble sello mecánico, accionamiento VFD
• Sellado: Juntas de silicona o EPDM, PTFE disponible
• Opciones: Celdas de carga, control automático de presión, control de espuma, puertos adicionales

Aplicaciones Comunes

Este reactor se utiliza para fermentación microbiana, cultivo de células de mamíferos, producción de enzimas y procesos de extracción en la fabricación de productos farmacéuticos, biotecnológicos y de ingredientes alimentarios. También maneja aplicaciones no estériles como extracción de plantas y mezcla química, siempre que se confirme la compatibilidad del material.

Lista de verificación del comprador

Antes de solicitar un presupuesto, defina claramente sus parámetros de proceso. ¿Qué material procesará y a qué concentración? ¿Cuál es su volumen de lote en comparación con el volumen total del recipiente? Las temperaturas y presiones de operación son importantes para el dimensionamiento de la chaqueta y la clasificación del recipiente. La viscosidad y el contenido de sólidos afectan la selección del impulsor y la potencia del motor. ¿Necesita operación estéril? Esto determina si necesita una configuración completamente capaz de SIP con doble sello mecánico, o una configuración más simple con empaquetadura.

Preguntas frecuentes

P: ¿Puede este reactor manejar caldos de fermentación de alta viscosidad?
Hasta cierto punto. La configuración estándar de motor e impulsor maneja caldos microbianos típicos. Para fluidos altamente viscosos o no newtonianos, necesitamos aumentar el tamaño del motor y usar un impulsor de cinta helicoidal. Envíenos sus datos de viscosidad y ajustaremos el diseño.

P: ¿Cuál es el tiempo de entrega típico?
Las configuraciones estándar generalmente se envían en 30-45 días. Las construcciones personalizadas con electropulido o instrumentación especial pueden tardar más.

Q: ¿Proporcionan soporte de instalación?
Proporcionamos dibujos detallados y podemos organizar supervisión en el sitio si es necesario. La mayoría de los clientes manejan la instalación con sus propios contratistas mecánicos.

P: ¿Puede usted igualar nuestro sistema de control existente?
Podemos integrarnos con la mayoría de las plataformas PLC principales. Proporcione su arquitectura de control y igualaremos los tipos de señales y protocolos de comunicación.

Para obtener un sistema correctamente configurado, envíenos los detalles de su proceso: composición del material, tamaño del lote, temperatura de operación, requisitos de presión y necesidades de agitación. Con esa información, recomendaremos la configuración de recipiente adecuada y proporcionaremos una cotización.
