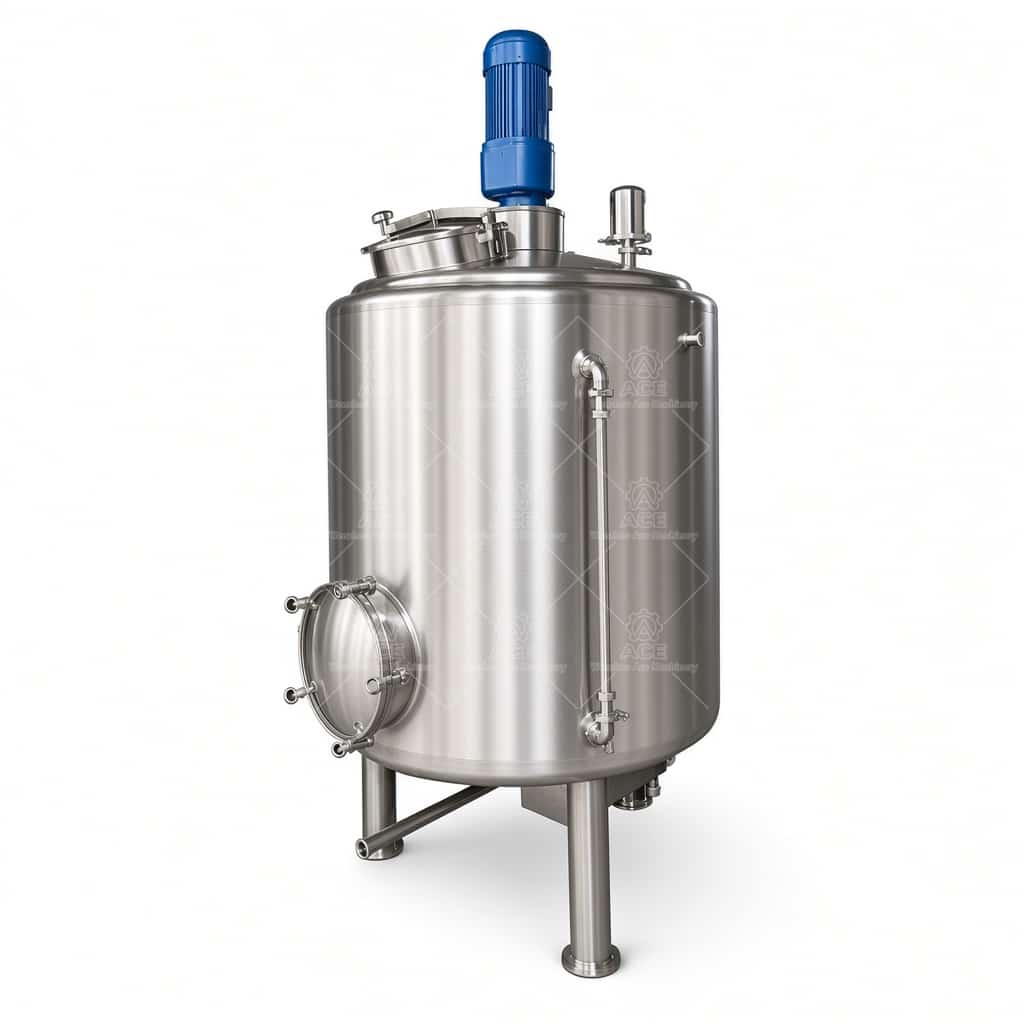

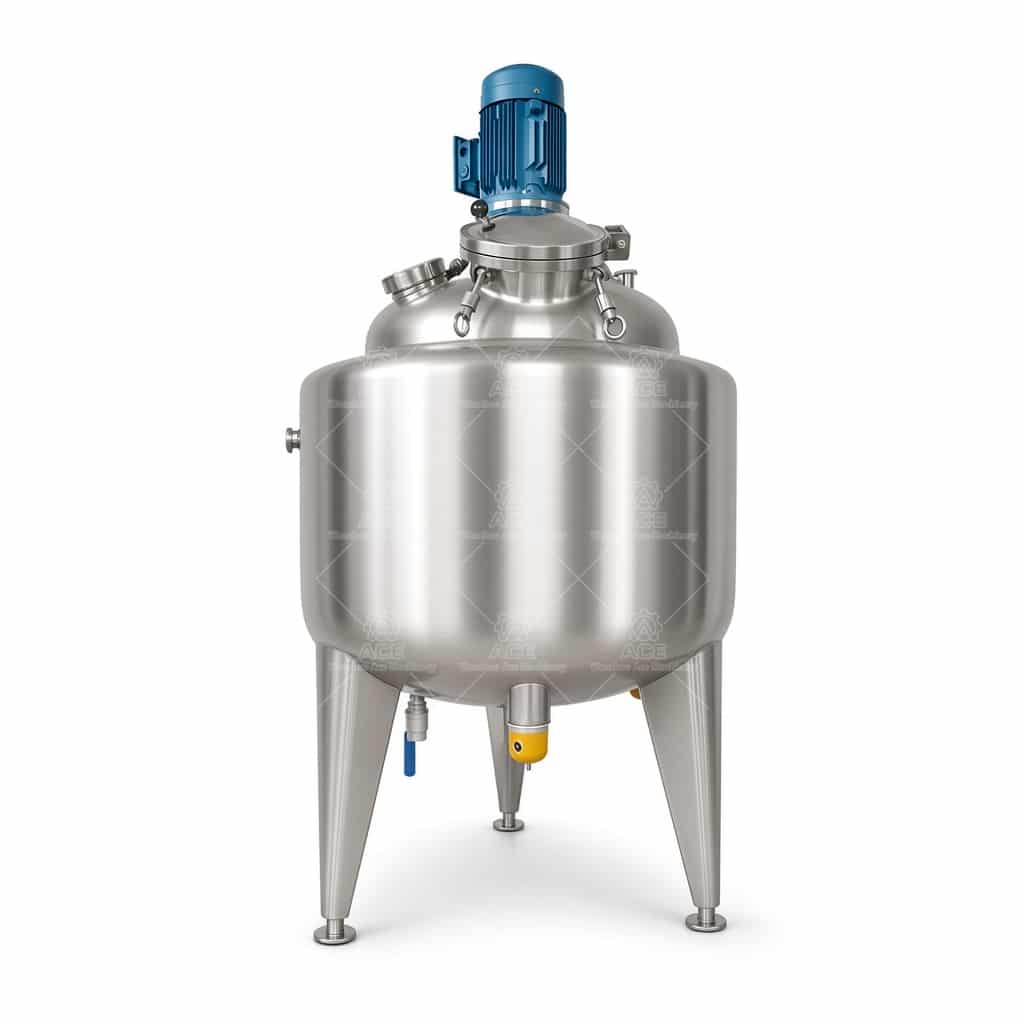

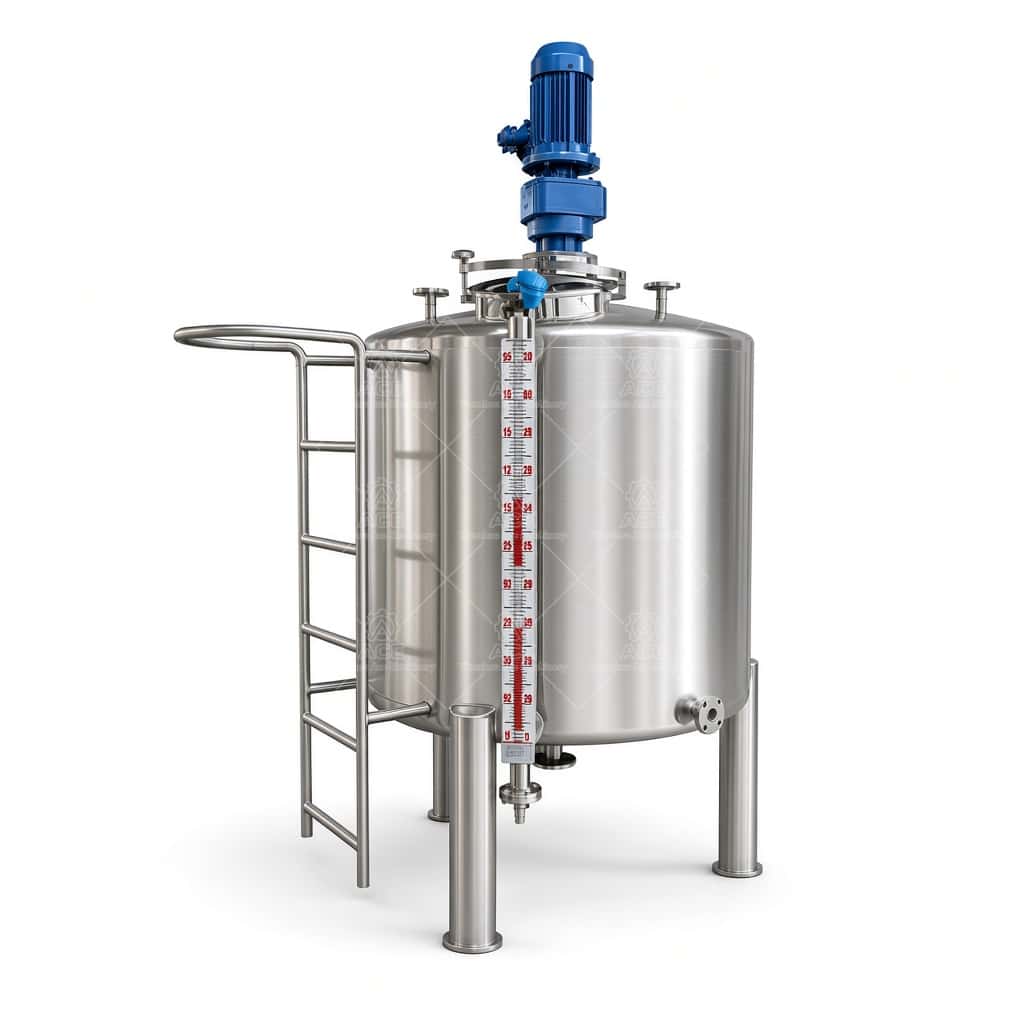

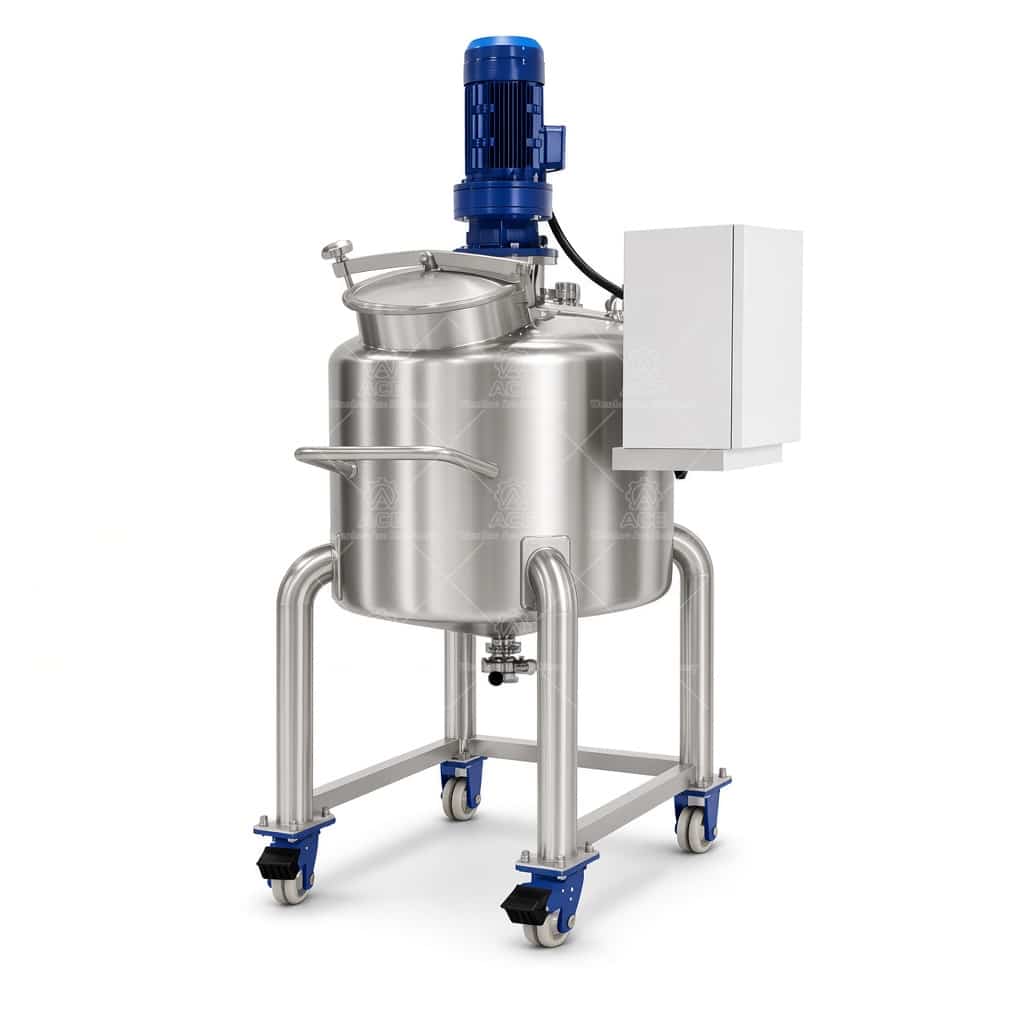

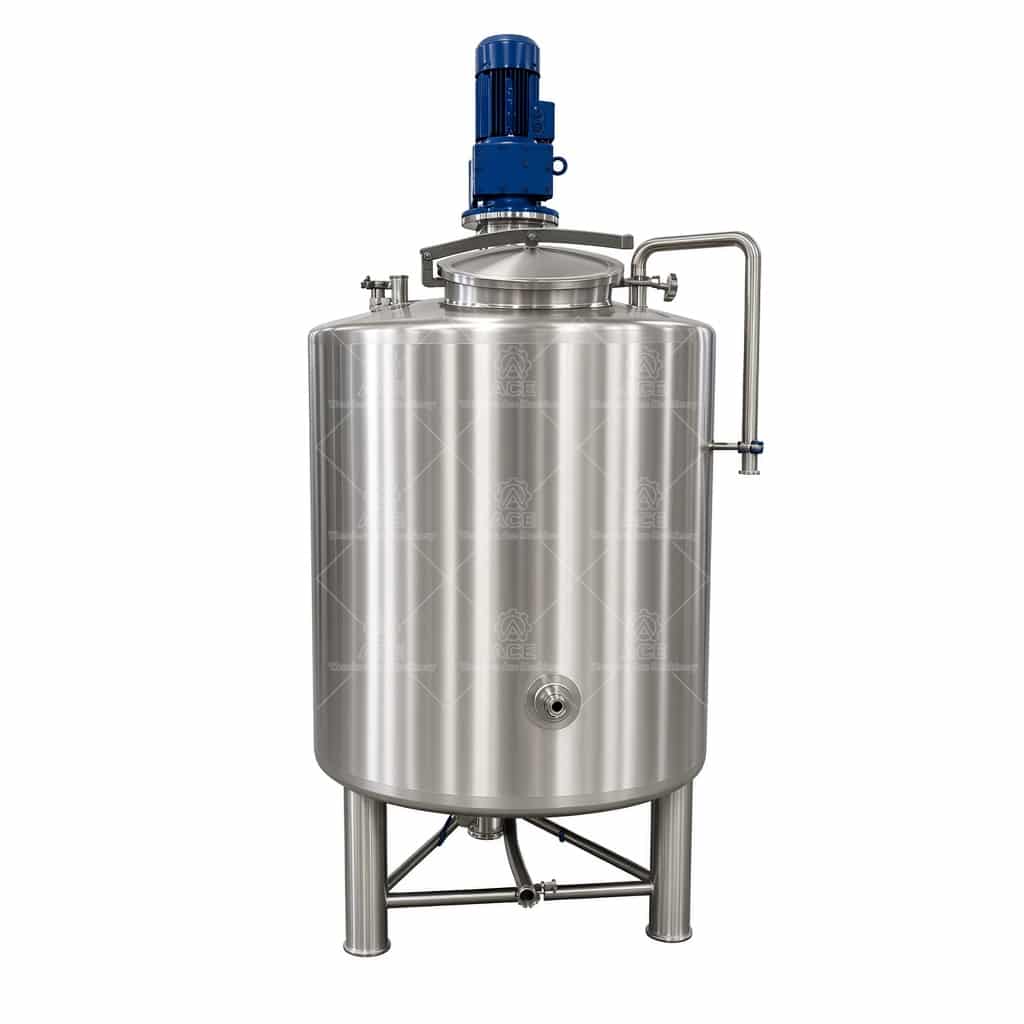

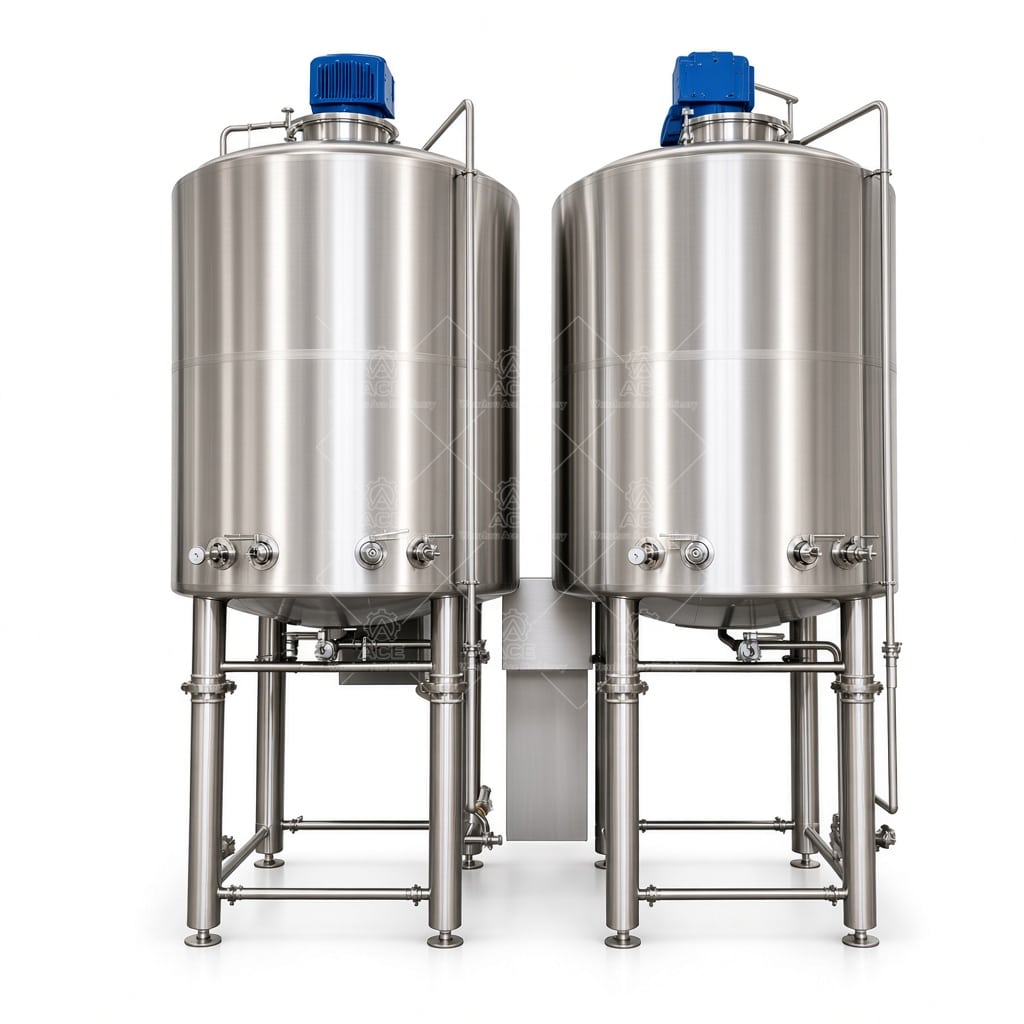

Tanque reactor de bobina externa de acero inoxidable de 5000L-30000L certificado CE para recipiente de presión de reactor químico para la industria química

Reactor de bobina externa para procesamiento químico

Construimos reactores de bobina externa para operaciones donde el control de temperatura es más importante que la agitación por fuerza bruta. Esta serie de recipientes de 5,000 a 30,000 litros es adecuada para el procesamiento químico por lotes, la producción de polímeros y la síntesis especial donde la transferencia de calor confiable y las soldaduras limpias marcan la diferencia entre un rendimiento consistente y lotes de desecho.

El diseño de bobina de media tubería externa mantiene el interior liso. No hay deflectores internos ni tubos de calefacción que atrapen residuos. Para procesos que involucran medios viscosos, sólidos suspendidos o productos que se polimerizan en superficies calientes, esta geometría reduce los ciclos de limpieza y minimiza la contaminación entre lotes.

Materiales y fabricación

La construcción estándar utiliza acero inoxidable 304 o 316L para las partes en contacto con el líquido. Para procesos que contienen cloruros o aplicaciones farmacéuticas, recomendamos 316L con bajo contenido de carbono para preservar la resistencia a la corrosión después de la soldadura. El grosor de la carcasa sigue los cálculos ASME o CE/PED basados en su presión de trabajo y diámetro del recipiente. Los acabados de superficie interna varían desde acabado de molino 2B hasta 0.4 µm Ra electropulido, dependiendo de sus requisitos de higiene o liberación de productos.

Las soldaduras están completamente penetradas y niveladas donde el producto las contacta. La bobina externa se suelda en segmentos y se prueba a presión antes del envío. No hay atajos en la inspección de soldaduras: realizamos pruebas de penetración de colorante en los accesorios de la bobina y pruebas hidrostáticas en el recipiente completo.

Calefacción, enfriamiento y agitación

La bobina externa maneja calefacción por vapor, aceite térmico o circuitos de agua/glicol refrigerados. Usted especifica el medio de transferencia de calor y las tasas de aumento objetivo, y nosotros dimensionamos la cobertura de la bobina en consecuencia. Para procesos que requieren enfriamiento rápido después de una reacción exotérmica, podemos agregar una bobina interna separada o una chaqueta de dimple: hable con nosotros sobre su ciclo de trabajo específico.

Las opciones de agitación incluyen ancla, paleta, turbina o impulsores combinados con accionamientos de entrada inferior o superior. Los sellos de eje varían desde gomas empaquetadas para tareas simples hasta sellos mecánicos dobles con planes de lavado para medios volátiles o tóxicos. Los variadores de frecuencia permiten ajustar la velocidad para coincidir con la viscosidad cambiante durante la reacción.

Especificaciones técnicas

Notas de Aplicación

Estos reactores se utilizan regularmente en la fabricación de resinas y adhesivos donde el control exotérmico determina el peso molecular final. También manejan la síntesis de intermediarios de colorante, producción de tensioactivos y mezcla de aceites especiales. Las instalaciones de grado alimentario utilizan superficies electropulidas y juntas conformes a la FDA. Las plantas de emulsión cosmética aprecian el interior suave para un rápido cambio entre lotes de fragancia.

Lista de verificación del comprador

Antes de solicitar un presupuesto, defina lo siguiente: la composición química y concentración de su corriente de proceso, volumen de lote y volumen de trabajo requeridos, temperaturas de operación y diseño, condiciones de presión o vacío, rango de viscosidad y contenido de sólidos, si necesita calefacción, refrigeración o ambos, la intensidad de mezcla requerida y cualquier estándar de limpieza o certificación. Con estos detalles, podemos especificar el grosor de pared correcto, el tamaño de la bobina, el tipo de agitador y la disposición del sello.

Solicitar una cotización

Envíenos sus parámetros de proceso: materiales manejados, tamaño del lote, requisitos de temperatura y presión, y necesidades de agitación. Nuestros ingenieros responderán con una recomendación de configuración y precios. Agradecemos dibujos y P&IDs para integración personalizada.
