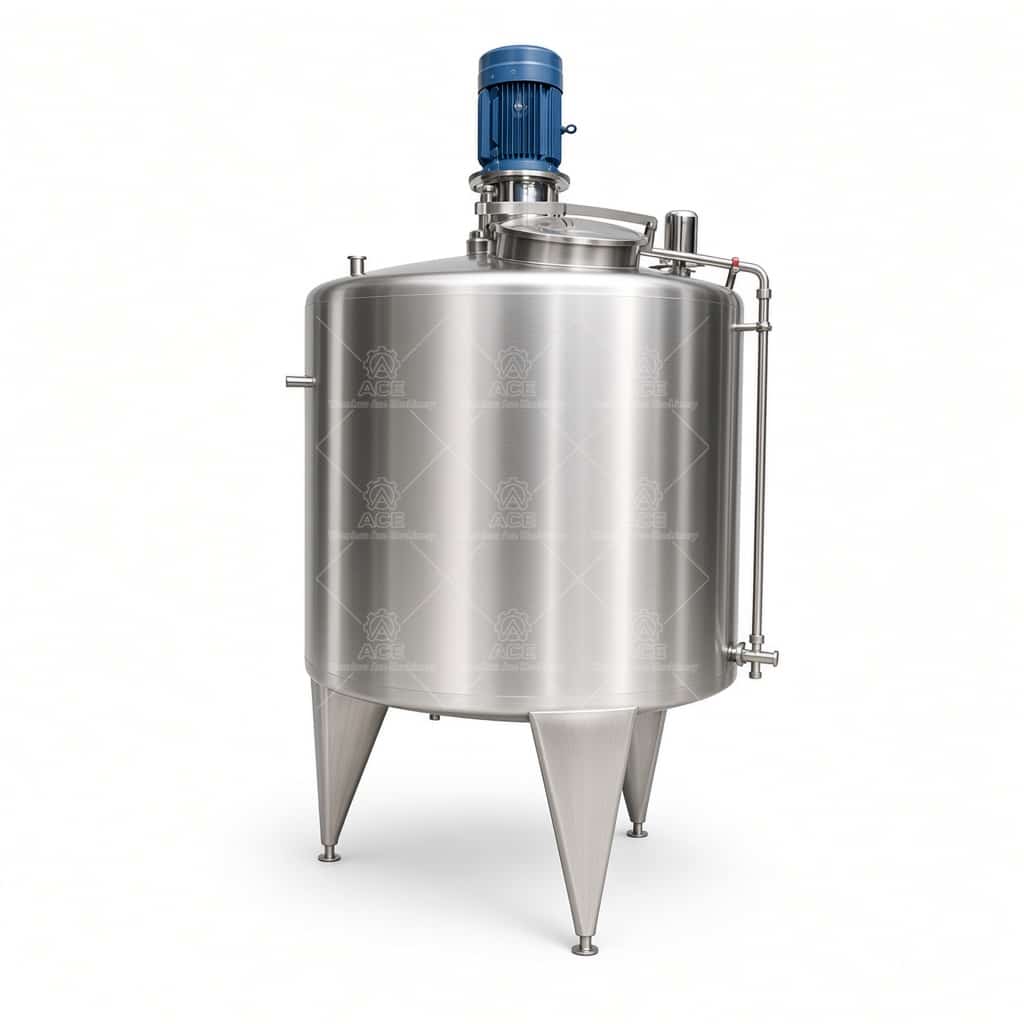

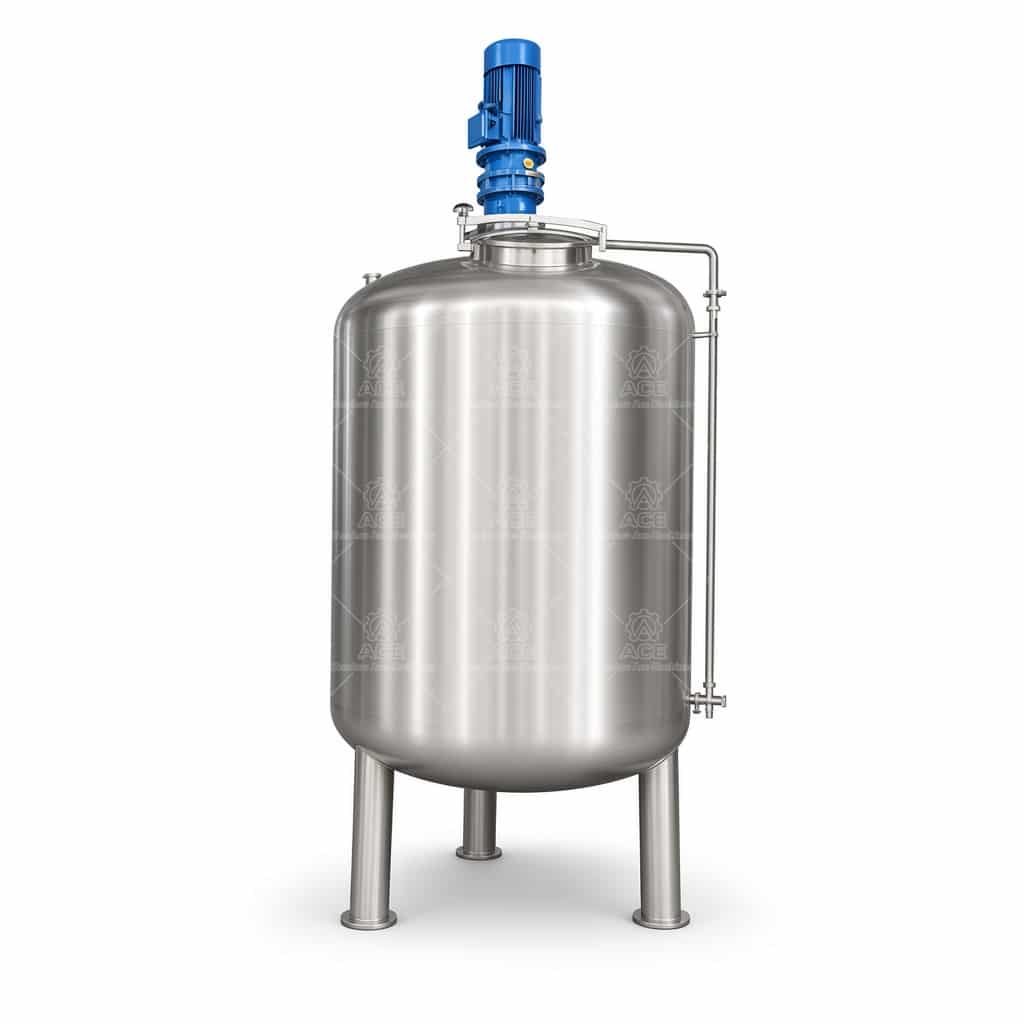

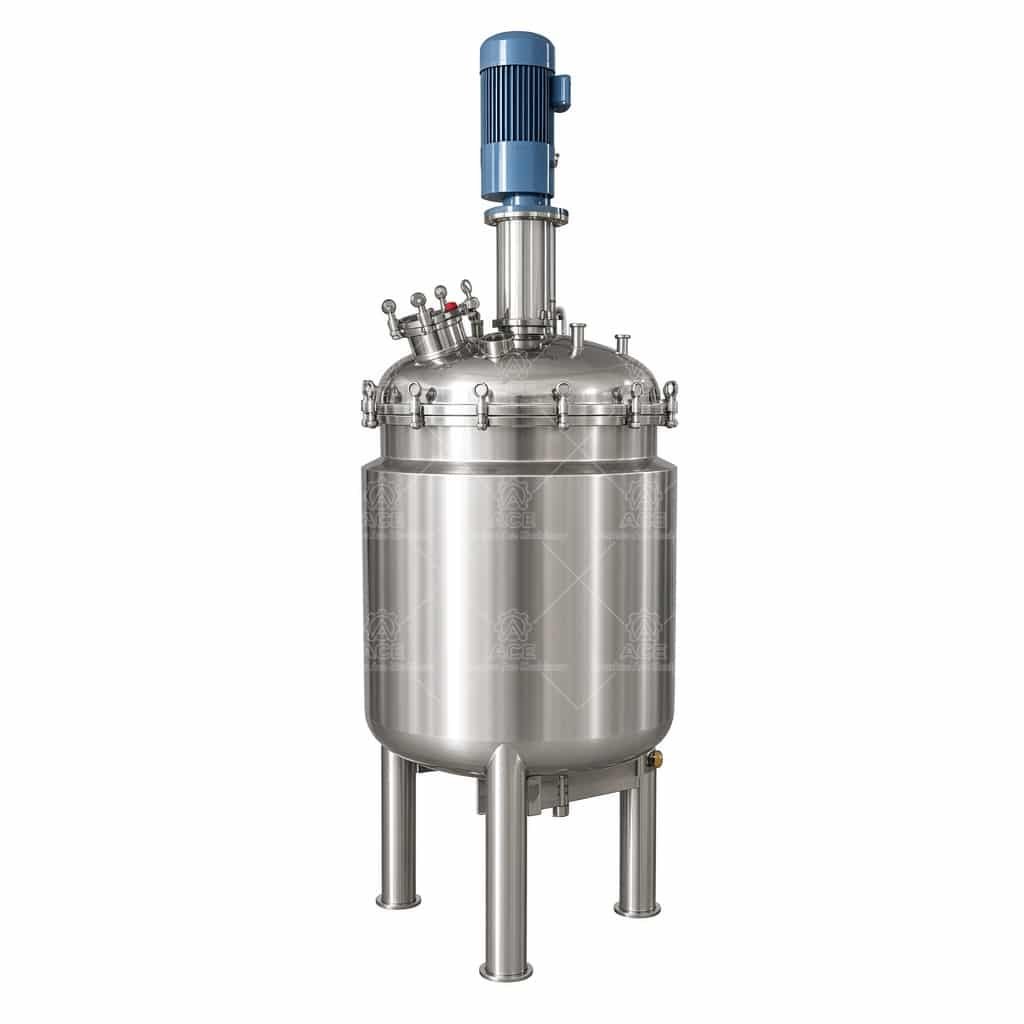

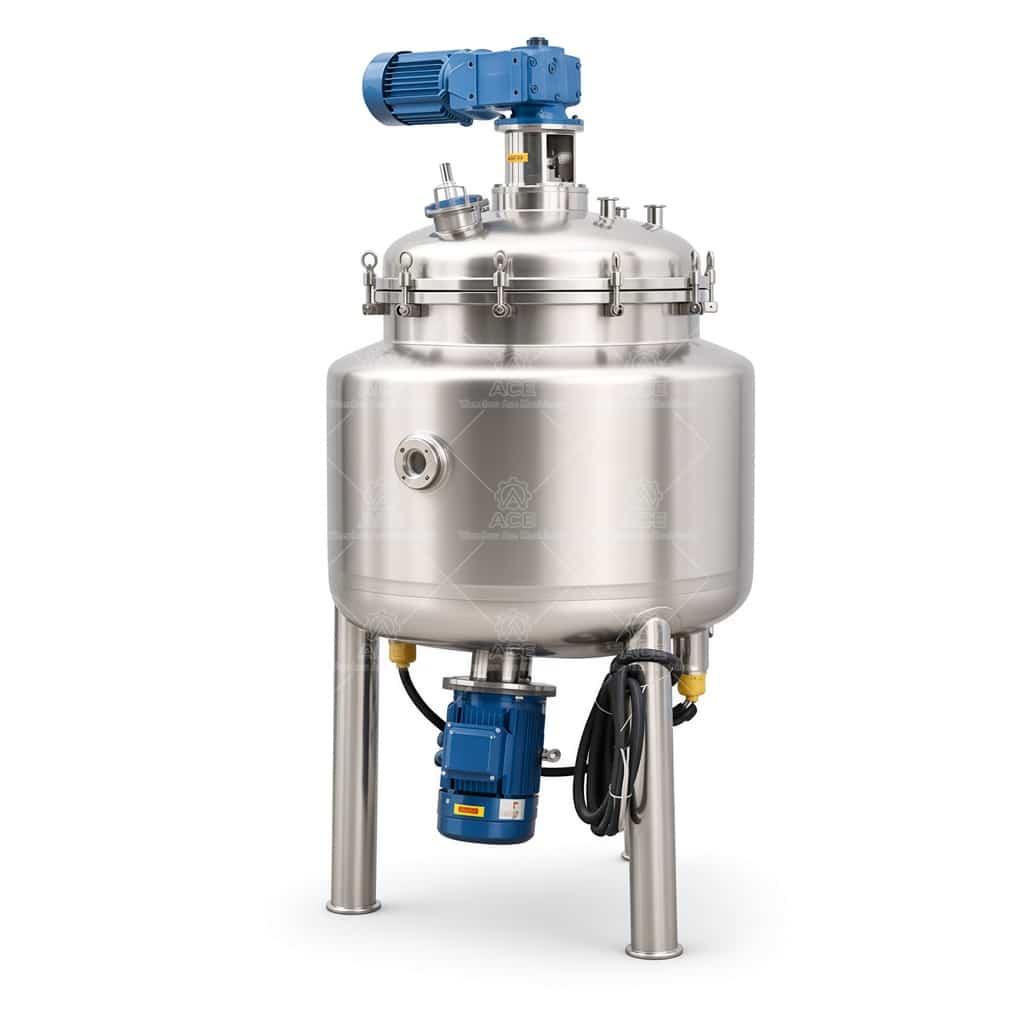

Bồn phản ứng bằng thép không gỉ công nghiệp với máy khuấy trên cho xử lý chất lỏng

Tổng quan thiết bị

Bồn phản ứng bằng thép không gỉ này được thiết kế cho quá trình xử lý chất lỏng công nghiệp, nơi cần trộn, gia nhiệt, làm mát và kiểm soát phản ứng trong một bình duy nhất. Cấu hình khuấy lắp trên đỉnh phù hợp với các ứng dụng cần một không gian bên trong bình sạch sẽ, dễ tiếp cận và bảo trì đơn giản. Chúng tôi chế tạo những bồn này trong xưởng của mình, có nghĩa là chúng tôi kiểm soát quá trình hàn, hoàn thiện bề mặt và độ chính xác lắp ráp từ đầu đến cuối.

Vật liệu và Gia công

Chúng tôi sử dụng thép không gỉ 304 hoặc 316L tùy thuộc vào môi trường quy trình và yêu cầu chống ăn mòn. Độ dày của tường bình bên trong được chọn dựa trên áp suất làm việc và tải trọng cơ học - thường thì chúng tôi bắt đầu từ 4 mm cho các nhiệm vụ khí quyển và tăng lên cho dịch vụ áp suất hoặc chân không. Tất cả các mối hàn đều là mối hàn thấu và được mài nhẵn nơi chúng tiếp xúc với sản phẩm. Bề mặt bên trong được đánh bóng cơ học đến Ra 0.6 µm hoặc tốt hơn, điều này giúp việc vệ sinh và thải sản phẩm dễ dàng hơn. Đầu trên có thể được gắn mặt bích hoặc hàn, và trục khuấy được niêm phong bằng một con dấu cơ học hoặc hộp nhồi, tùy thuộc vào áp suất và mức độ sạch bạn cần.

Gia nhiệt và Làm mát

Để kiểm soát nhiệt độ, chúng tôi cung cấp thiết kế có áo với môi trường gia nhiệt/làm mát tuần hoàn qua lớp vỏ bên ngoài. Áo có thể được làm lõm, ống nửa, hoặc áo đầy đủ, tùy thuộc vào tỷ lệ truyền nhiệt và độ nhớt của môi trường. Chúng tôi cũng cung cấp các cuộn bên trong nếu quy trình yêu cầu diện tích bề mặt lớn hơn. Lựa chọn gia nhiệt - hơi nước, dầu nóng, hoặc điện - ảnh hưởng đến thiết kế áo và diện tích tổng thể. Chúng tôi sẽ giúp bạn phù hợp cấu hình với nguồn cung cấp tiện ích của bạn.

Khuấy và Trộn

Khuấy trên đỉnh có thể được trang bị với nhiều loại cánh quạt: cánh neo, cánh paddle, cánh tuabin, hoặc cánh xoắn. Lựa chọn đúng phụ thuộc vào độ nhớt, nhu cầu về dòng chảy hướng tâm hoặc hướng trục, và liệu bạn có cần treo rắn hay thúc đẩy truyền nhiệt. Chúng tôi tính toán kích thước động cơ và hộp số dựa trên thể tích lô và tốc độ đầu ra yêu cầu. Các bộ điều khiển tốc độ biến thiên có sẵn cho các quy trình cần khuấy nhẹ ở một giai đoạn và cắt cao ở giai đoạn khác.

Ngành công nghiệp và Ứng dụng

Người dùng điển hình bao gồm các nhà máy hóa chất sản xuất dung dịch polymer, các nhà sản xuất dược phẩm xử lý API trong dung dịch, các nhà chế biến thực phẩm làm nước sốt hoặc nhũ tương, và các công ty mỹ phẩm chuẩn bị kem và lotion. Bể cũng có thể được sử dụng cho tinh thể hóa, trung hòa, hoặc lên men khi được cấu hình phù hợp. Chúng tôi đã cung cấp các đơn vị tương tự cho công suất lô từ 100 lít đến 20.000 lít, nhưng chúng tôi không công bố kích thước tiêu chuẩn vì gần như mọi đơn hàng đều được tùy chỉnh theo quy trình.

Thông số kỹ thuật

Câu hỏi thường gặp

Làm thế nào để tôi chọn loại thép không gỉ phù hợp?

Nếu bạn đang xử lý các hợp chất clorua, axit hoặc các trung gian dược phẩm, 316L thường an toàn hơn. Đối với việc trộn thực phẩm hoặc mỹ phẩm thông thường, 304 thường đủ. Hãy cho chúng tôi biết thành phần hóa học và nồng độ của môi trường của bạn, và chúng tôi sẽ đề xuất một loại.

Áp suất làm việc tối đa mà bạn có thể thiết kế là bao nhiêu?

Chúng tôi có thể thiết kế các bể phản ứng cho áp suất lên tới 10 bar, nhưng áp suất cao hơn yêu cầu tường dày hơn và thiết kế đầu khác. Gửi cho chúng tôi áp suất và nhiệt độ bạn yêu cầu, và chúng tôi sẽ tính toán độ dày phù hợp và xác minh thiết kế.

Tôi có thể vệ sinh bể bằng CIP không?

Có, chúng tôi có thể thêm một quả bóng phun CIP và thiết kế bên trong với bề mặt nhẵn và không có vùng chết. Bộ khuấy trên cùng có thể tháo rời để vệ sinh bằng tay nếu cần.

Lựa chọn bộ khuấy ảnh hưởng đến quy trình như thế nào?

Một bộ khuấy neo hoạt động tốt cho các chất lỏng nhớt và thúc đẩy truyền nhiệt gần tường. Một cánh quạt tuabin tạo ra lực cắt cao hơn để phân tán bột hoặc nhũ hóa. Một dải xoắn ốc là tốt nhất cho các loại bột nhão có độ nhớt cao. Chúng tôi có thể giúp bạn chọn dựa trên độ nhớt của sản phẩm của bạn.

Bạn có cung cấp vòi phun và kết nối thiết bị tùy chỉnh không?

Có, chúng tôi có thể thêm bất kỳ số lượng vòi phun nào cho đầu vào, đầu ra, lỗ thông hơi, cảm biến nhiệt độ, cảm biến pH và cổng mẫu. Chỉ cần cung cấp P&ID hoặc danh sách các kết nối của bạn.

Hướng dẫn tìm nguồn thực tế

Trước khi yêu cầu báo giá, vui lòng chuẩn bị các thông tin sau: thành phần hóa học và nồng độ chính xác của vật liệu của bạn, thể tích lô và thể tích làm việc, nhiệt độ và áp suất hoạt động, môi trường gia nhiệt/làm mát cần thiết, độ nhớt và hàm lượng chất rắn, và cường độ trộn mong muốn. Cũng lưu ý bất kỳ tiêu chuẩn vệ sinh hoặc tuân thủ nào (ví dụ: FDA, ATEX hoặc GMP). Với thông tin này, các kỹ sư của chúng tôi có thể đề xuất một cấu hình bồn phù hợp với quy trình của bạn - không phải là một đơn vị chung chung.

Nếu bạn không chắc chắn về bất kỳ tham số nào, hãy gửi cho chúng tôi những gì bạn biết và chúng tôi sẽ đặt những câu hỏi đúng. Chúng tôi đã xây dựng các bồn phản ứng bằng thép không gỉ trong hơn một thập kỷ, và chúng tôi quen làm việc với dữ liệu không đầy đủ. Mục tiêu là cung cấp cho bạn một bồn chứa hoạt động đáng tin cậy trong dây chuyền sản xuất của bạn mà không bị thiết kế quá mức.

Để nhận báo giá chi tiết và thông số kỹ thuật được đề xuất, vui lòng liên hệ với chúng tôi với các yêu cầu quy trình của bạn. Bao gồm vật liệu, kích thước lô, nhiệt độ, áp suất và nhu cầu khuấy trộn của bạn. Chúng tôi sẽ phản hồi với một đề xuất kỹ thuật và một mức giá rõ ràng.
