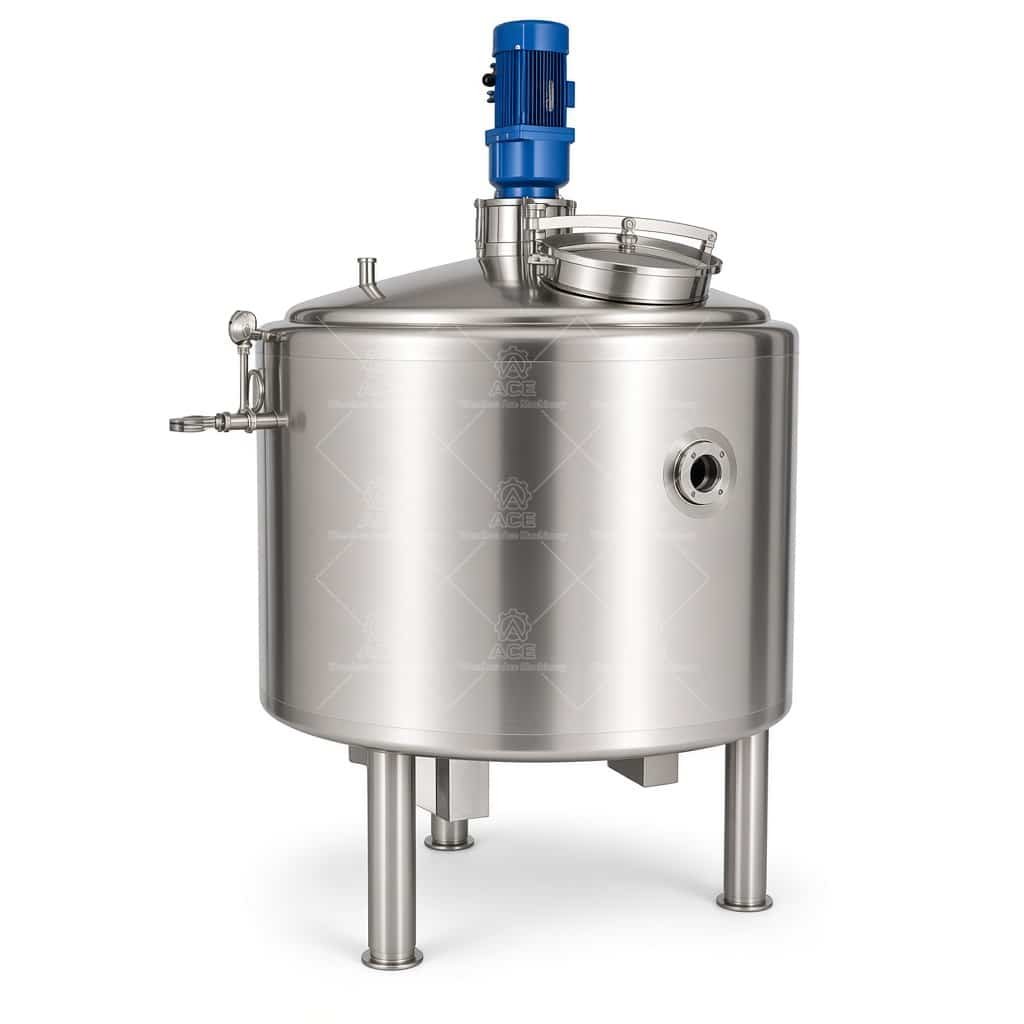

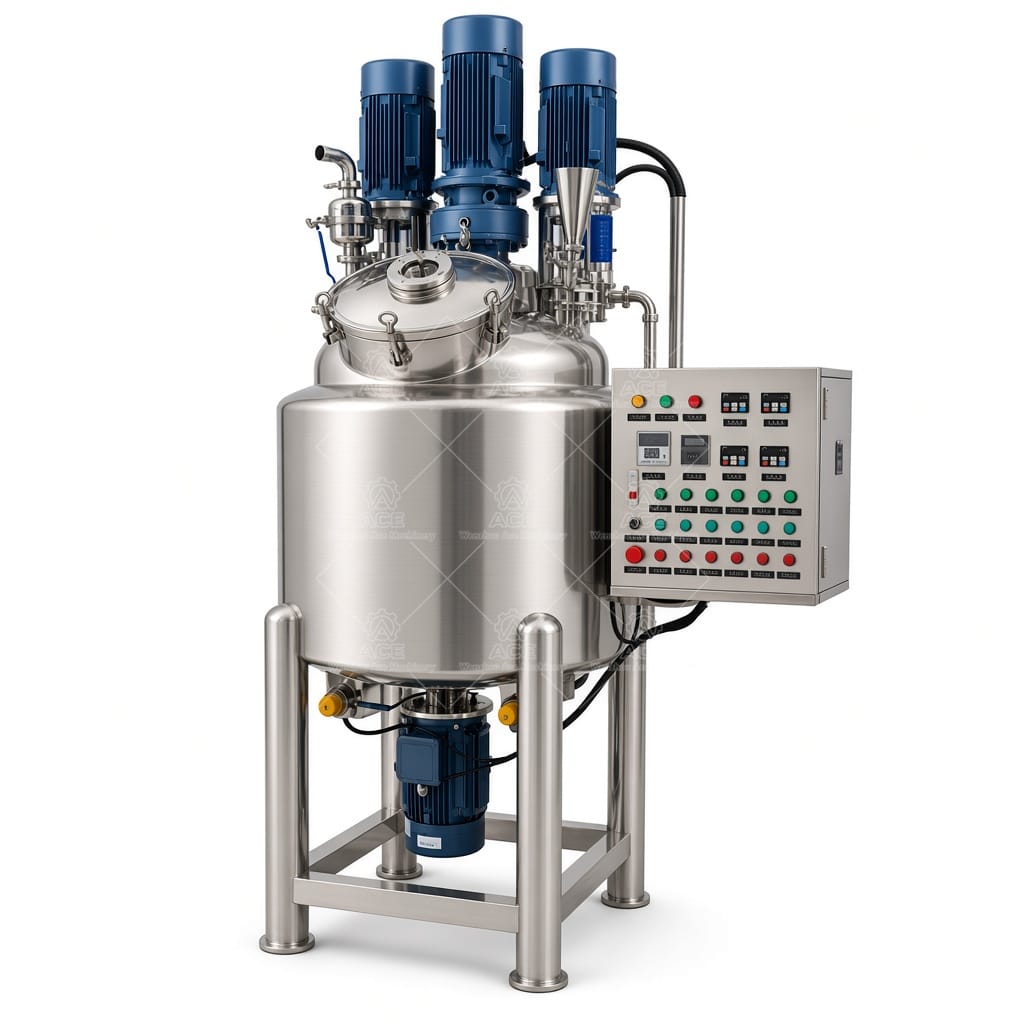

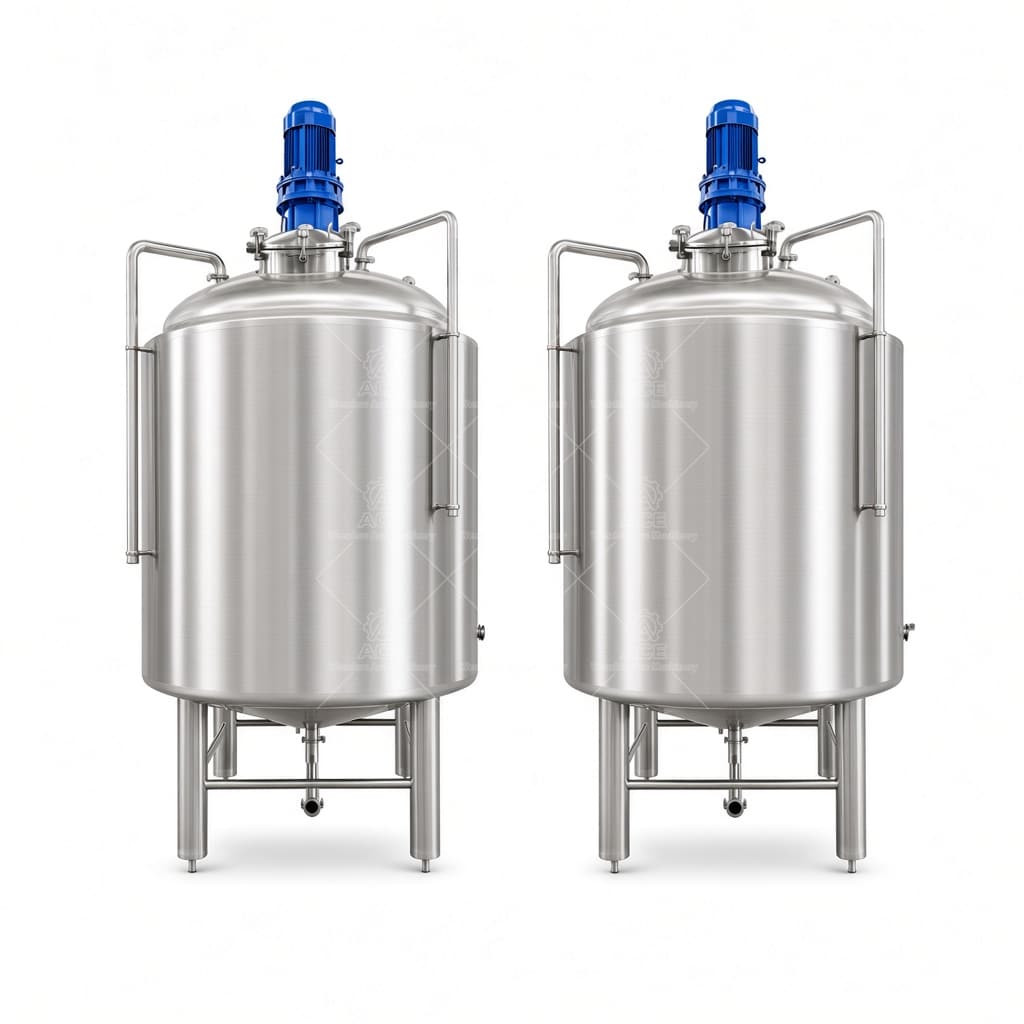

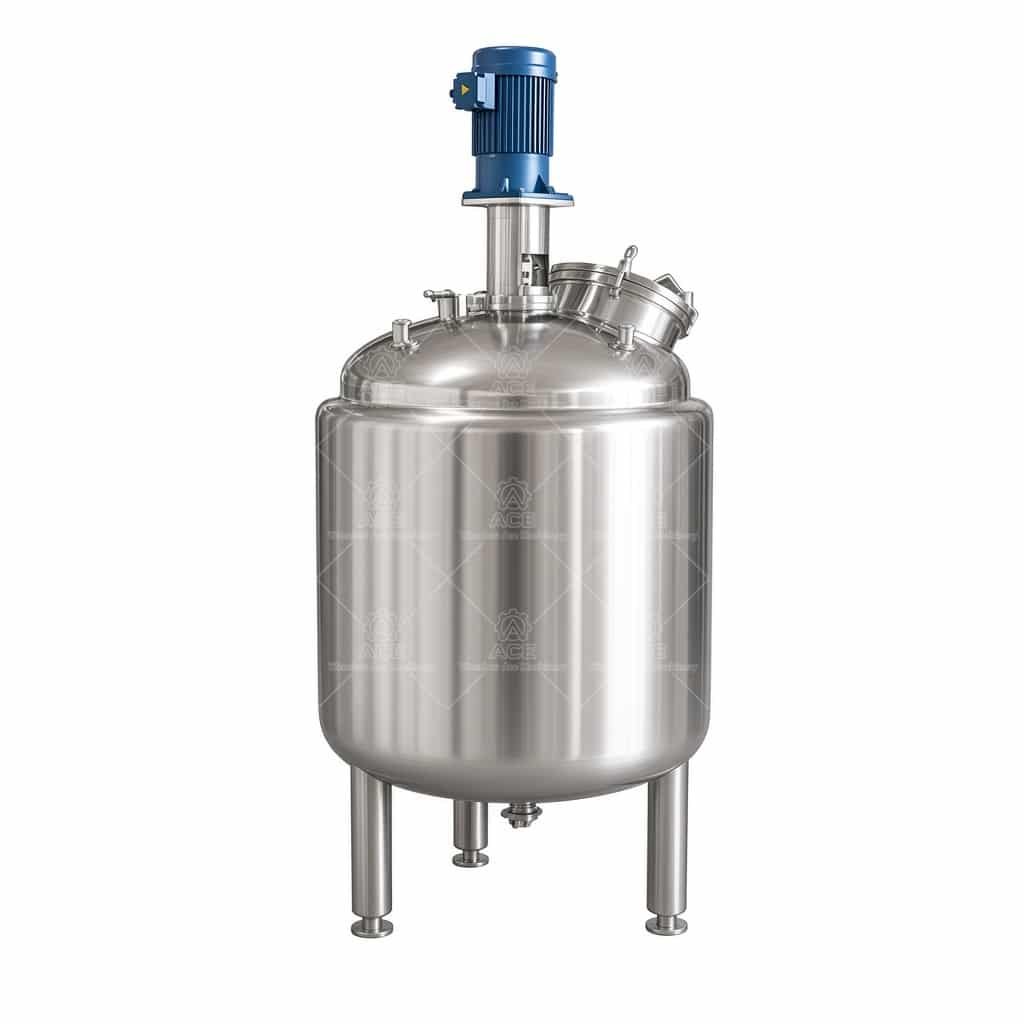

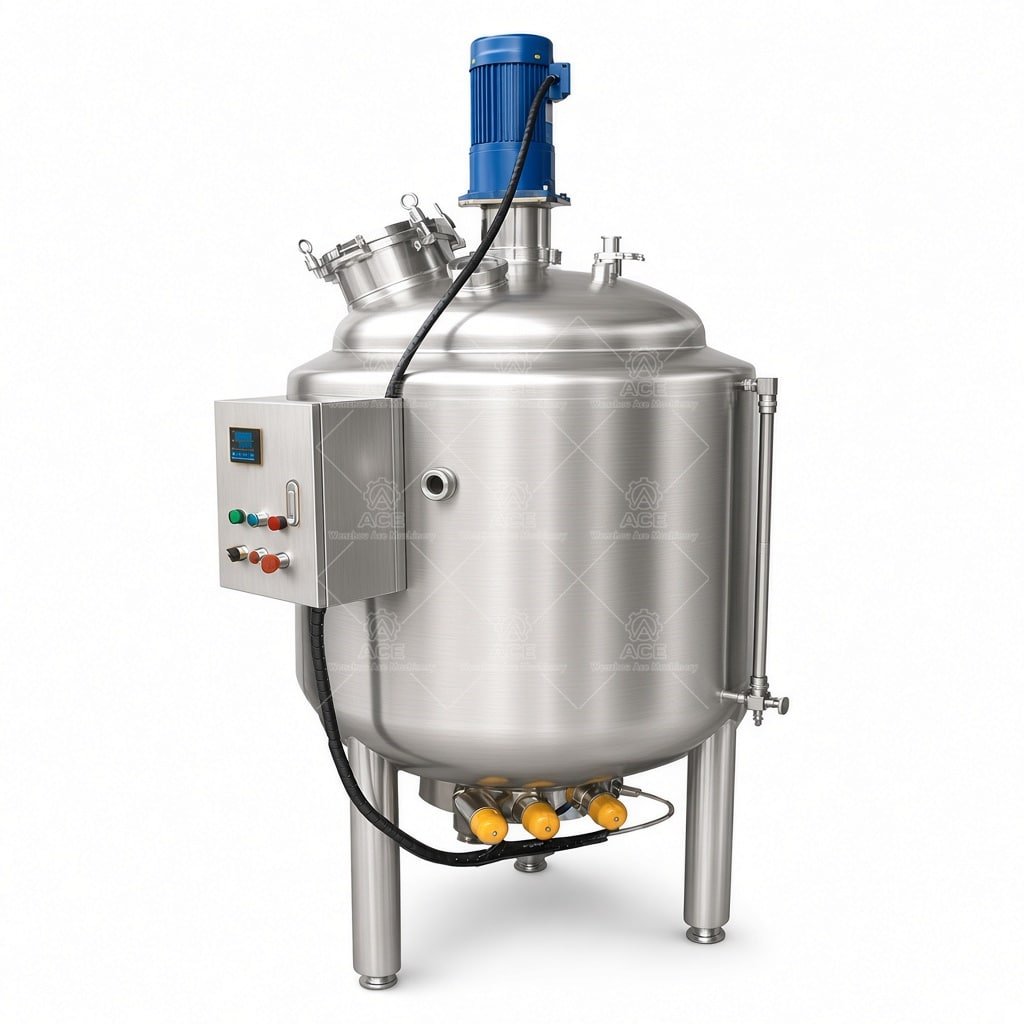

Tanque reactor de acero inoxidable con chaqueta y mezcla para procesamiento químico

Construimos recipientes de reactor de acero inoxidable para líneas de procesamiento químico donde la consistencia del lote y la integridad del material son innegociables. Este calderín de reacción con chaqueta está diseñado para operaciones que requieren calefacción, enfriamiento y agitación controlados bajo presión o vacío. No es un tanque de talla única; es un recipiente a presión configurable que adaptamos a sus parámetros de proceso específicos.

El recipiente está fabricado con acero inoxidable 304 o 316L, dependiendo de la corrosividad de su medio. Utilizamos soldadura de penetración completa y realizamos electropulido interno para alcanzar Ra ≤ 0.4 µm donde sea necesario. La chaqueta se divide en zonas para mejorar la eficiencia de transferencia de calor, y podemos integrar deflectores en espiral para una mejor turbulencia. Para procesos que involucran productos químicos agresivos, podemos suministrar opciones recubiertas de PTFE o vidrio, pero la construcción estándar utiliza una conexión sanitaria de tri-clamp o brida con una junta de PTFE o EPDM.

La agitación es manejada por un motor montado en la parte superior con un accionamiento magnético o un sello mecánico. Si está trabajando con disolventes volátiles o compuestos reactivos, un accionamiento magnético elimina el riesgo de fugas. Para materiales de alta viscosidad, instalamos impulsoras de ancla o cinta helicoidal; para emulsiones o suspensiones, una turbina de alta cizalladura funciona mejor. El eje está estabilizado con un cojinete inferior para reducir la desviación durante lotes largos.

El control de temperatura se logra a través de la chaqueta, que puede conectarse a un calentador de aceite térmico, caldera de vapor o circuito de agua fría. La presión de diseño de la chaqueta es típicamente de 0.6 MPa, y el recipiente interno puede ser clasificado hasta 1.6 MPa o más con una disposición de boquilla personalizada. Incluimos un disco de ruptura y una válvula de alivio de presión como características de seguridad estándar. El recipiente también viene con una trampilla o tapa de apertura rápida para facilitar la inspección y limpieza.

Aplicaciones típicas

Este reactor se utiliza en la síntesis de intermediarios farmacéuticos, emulsificación de alimentos, producción de resinas y mezcla de productos químicos especiales. Por ejemplo, un cliente que produce aditivos de polímero necesitaba un recipiente que pudiera manejar una temperatura de reacción de 120°C y una presión interna de 0.8 MPa mientras mantenía una suspensión uniforme. Entregamos un modelo de 2000 litros con un doble sello mecánico y una chaqueta con dimple, lo que redujo su tiempo de lote en 18% en comparación con su chaqueta de zona única anterior.

Especificaciones técnicas

Lista de verificación del comprador

Antes de solicitar un presupuesto, reúna estos detalles: la composición química y la concentración de su corriente de alimentación, el volumen del lote y el volumen de trabajo, las temperaturas de operación y diseño requeridas, el nivel de presión o vacío, la viscosidad a la temperatura del proceso y si necesita calefacción, refrigeración o ambas. También anote la intensidad de mezcla deseada (RPM o velocidad de punta) y cualquier requisito de limpieza como CIP o SIP. Esta información permite a nuestros ingenieros recomendar el grosor de pared correcto, el tipo de impulsor, la disposición del sello y el diseño de la chaqueta.

Somos un fabricante directo de fábrica, por lo que obtiene un recipiente construido según sus dibujos o nuestros diseños estándar, con documentación completa que incluye certificados de material e informes de pruebas de presión. No inflamos los plazos de entrega ni ocultamos costos. Si no está seguro sobre la configuración, envíenos sus parámetros de proceso y sugeriremos un diseño práctico.

Para recibir una especificación y precios personalizados, proporcione su material, tamaño de lote, temperatura de operación, presión y requisitos de agitación. Nuestro equipo de ingeniería responderá dentro de 24 horas con una configuración recomendada y una cotización clara.
